従来のメッキ品に比べ、熱処理をすることで高寿命な金型を実現しました。
他社と同価格で耐久性に優れた製品をお届けできます。






 産業用装置で有排ガス等を浄化する触媒などに用いられるハニカム構造のフィルターを生産するための金型です。
 MCを用いた直彫り溝加工に成形機能を保持するための精度均一化技術は、他社にない独自性があり、高精度で高寿命な金型をお届けします。

 注)当社では成形は行っておりません



  触媒フィルター

自動車・医療・オーディオ機器など幅広い業界で
触媒として利用されています。

  • 排ガス浄化触媒
  • 低温燃焼触媒
  • 吸着
  • 消臭剤
  • 酸化還元用触媒

▲ページTOPへ




加工の難しい粉末ハイス材を加工して金型を製作しました。
これにより、高硬度・高靭性・高耐磨耗性の金型の製作を実現しました。


  • 材質:HAP40(日立金属製)
  • 処理:焼入れ(HRC60±2)
  • サイズ:Φ220mmX27mm
  • (溝部サイズ:□46.4X7)
  • 精度: 溝巾→0.33mm±0.01
        溝深さ→5.7mm


加工実績材質
・SUS420J2
・HAP40

加工可能範囲
溝入れ φ320mm
溝精度 ±0.01
溝巾 0.08mm〜
溝深さ 〜3mm
裏穴径 φ0.8mm〜
裏穴深さ 穴径X15倍

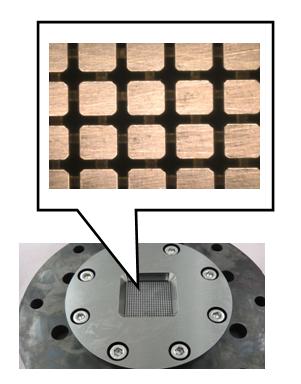

マスク装着無

マスクを装着した状態



  • 産業用装置で有排ガス等を浄化する触媒などに用いられるフィルターを生産するための金型です。高精度な部品加工を必要とする金型に対応します。

▲ページTOPへ






商品トレイから金型の設計・製作が可能です。
型製作のご依頼を受けてから3日で製作を行った実績があります。



  半導体部品やお菓子などを収容する
 様々なトレーを製作する為の金型です。
  商品トレイの図面から金型設計を行い、
 製作することが可能です。


注)当社では成形は行っておりません



  • 半導体や電子部品などの工業用収納トレイ
  • 自動車産業用の成形品
  • お菓子やお弁当などの食品用収納トレイ
▲ページTOPへ



顧客専用生産プロセスを構築することで、設計(3D→CAD)から加工までを短納期で実現いたします。
新商品などの試作金型でお客様より評価を頂いております。





 光学系の射出成形金型部品です。精密な機械加工に加え、“バリレス”“磨き”の技能を加えることで、成形機能の高い金型としてお客様より高い評価を頂いております。
 他社同等以上の品質に加え、短納期という付加価値をご提供します。

 注)当社では成形は行っておりません

  • 家電製品の射出成形金型
▲ページTOPへ



従来の型彫り製法から当社独自のMC仕上げへ加工方法を工夫することで、
高品質で耐久性
※)に優れた金型パンチ部品をお届けできます。
                                        ※)当社比2倍




 自動車部品などを成形する為に必要な
金型のパンチ部品です。
 複雑な形状であっても精度保証を
しっかりと行います。

 ※)曲げプレスの場合の例



  • 自動車部品製作全般で利用されている。
  • エンジン内部のオルタネーターの製造
▲ページTOPへ




ICチップからコネクタまで、幅広い分野で使用されるキャリアテープを
成形する金型が高精度(μmレベル)で製作できます(アルミ微細加工)




  • 材質:アルミ
  • 表面処理:硬質アルマイト(但し、成形部除く)
  • サイズ:φ200
  • 精度:単品精度→±5μm、
    • 組立後累積精度→±20μm


多連型キャリアテープ用成形金型(6連)


キャリアテープ(6連)


単連も製作可能


  • 高精度な部品加工(μmレベル)および部品組立(10μmレベル)を必要とする金型や部品に関して対応します。
▲ページTOPへ




非常に面精度が重要且つ高精度な金型部品は、光学メーカー様から大変ご好評いただいた
商品の一つです。









  • フィルムの金型


 角穴内側面の『面粗さ実績Ry0.8μm』は一発勝負ではなく、そのメカニズムを形式知化することで、精密量産加工を実現した点も顧客に大変高い評価をいただきました。
 また角穴のピッチ精度±3μmと非常に高い完成度を誇っております。

▲ページTOPへ




製品切断の高効率化の実現に貢献できるとしてお客様よりご好評いただいております。




 製品をカットできるように"切れ目"を入れる刃の成形技術は、半導体製品を成形されるメーカー様に長年ご好評を頂いております。
 砥石を機上で成形し、画像で位置出しを実施するため高い完成度となっております。



  • グリーンシートカッター
  • グリーンシート切断機
▲ページTOPへ




焼き入れ後(HRC58〜60)、MC加工で製作出来ます。




焼き入れ後(HRC58〜60)の精度加工仕上げを通常放電加工にて行いますが、マシニングで加工しコストを削減できるようになりました。

 ※面精度RY0.8以下 ピッチ精度±0.01以下

  • 半導体製造装置
  • 金型部品
